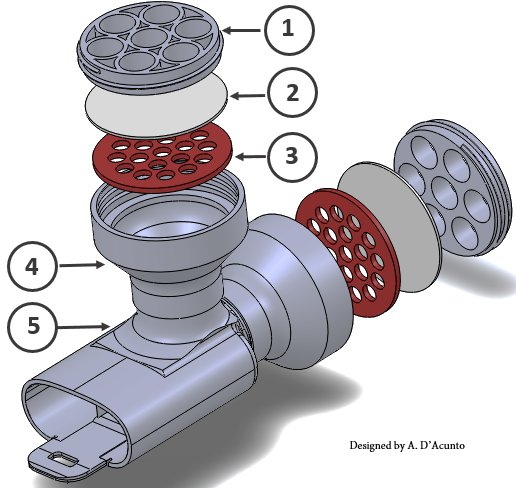

1. Tappo chiusura
2. Elemento filtrante*
3. Disco porta filtro
4. Cono inspirazione
5. Corpo principale
Le sequenze da 1 a 4 si ripetono per l’espirazione
Il filtro si ispira al progetto proposto da IsInnova nel riadattare, mediante stampa 3D, maschere da snorkeling prodotte da Decathlon (mod. Easy). In quel caso la soluzione aveva l’obiettivo di far fronte alla possibile mancanza di maschere C-PAP ospedaliere per terapia sub-intensiva.
Nel nostro caso, invece, il filtro vuole essere una possibile soluzione o punto di partenza con cui far fronte alla mancanza di dispositivi di protezione individuali, potendo sostituire, quando necessario, gli elementi filtranti in aspirazione ed inspirazione.
Il filtro proposto da FabLab isola d’Ischia è in fase di sperimentazione ed i file sono rilasciati con licenza Creative Commons (CC). La presenza dei due download ne consente la replica a seconda che si disponga di tecnologia di stampa 3D FFF oppure SLS.
Il filtro qui presentato non è certificato e potrebbe presentare delle controindicazioni oppure non funzionare adeguatamente.
Chiariamo che la nostra iniziativa è totalmente priva di scopo di lucro, non percepiremo diritti sull’idea del filtro né sulla vendita delle maschere Decathlon.
Per rimanere aggiornati sul progetto consultare il seguente link su Thingiverse
"Realizzato da Angelo D’Acunto in collaborazione col Fablab Ischia, condiviso in CC"
Filtro Easy v1 per maschera Decathlon di Angelo D'Acunto è distribuito con Licenza Creative Commons Attribuzione - Non commerciale - Condividi allo stesso modo 4.0 Internazionale.
SCARICA FILE .STL PER STAMPANTI FDM
SCARICA FILE .STL PER STAMPANTI SLS
* download nota tecnica Politecnico di Milano – scheda materiali filtranti approvati
Suggerimenti per i settaggi di stampa FFF
Filamento: PLA 1,75 mm
Temperatura ugello: 200 – 205 °C
Spessore layer: 0,2 mm
Riempimento: 10%
Supporti: solamente appoggiati sul piano di stampa
